Wie verbinde ich Beamer und Quelle?

Einfach immer die richtige Verbindung zum Beamer!

Bei der Vielzahl an Anschlüssen, die Ihnen zur Verfügung stehen, um Ihren Beamer mit Ihrer Quelle zu verbinden, kann man leicht den Überblick verlieren. Um Ordnung in den Kabelsalat zu bringen, erklären wir Ihnen die Bedeutung und Funktion aller Anschlüsse. So wissen Sie schon vor dem Kauf eines Beamers, worauf Sie achten müssen, um das volle Projektionsvergnügen zu genießen.

Inhalt
projector-connections_1920x1920-removebg-preview

Analoge Videoanschlüsse

Analoge Video- und PC-Schnittstellen sind seit vielen Jahren im Einsatz. Aufgrund der geringeren Datenübertragungsrate bieten sie heute eine schlechtere Bildqualität als digitale Anschlüsse, sind aber nach wie vor weit verbreitet. Bei älteren Beamern ohne getrennten Anschluss für Bild- und Tonkabel benötigen Sie je nach vorhandenem Anschluss zusätzlich ein tonführendes Kabel. Am häufigsten wird hierfür ein Stereo-Cinch- oder 3,5-mm-Klinkenkabel verwendet.

Digitale Videoanschlüsse

Die Übertragung von Filmen und Präsentationen mit Ton auf einen Projektor ist mit einem Bild- und Tonkabel besonders einfach und komfortabel. Digitale Verbindungen bieten die beste Bildübertragungsqualität, da sie mit deutlich mehr Übertragungskanälen arbeiten als analoge Verbindungen. Insbesondere für HD- und 4K-Material ist ein digitaler Anschluss Voraussetzung.

Steuerungsanschlüsse

Steueranschlüsse dienen der Übertragung von Steuersignalen. Sie werden hauptsächlich bei ortsfesten Anlagen verwendet, bei denen das Gerät selbst fernbedient werden muss oder mit der normalen Fernbedienung nicht mehr erreicht werden kann.

Audio Anschlüsse

Audioanschlüsse bieten die Möglichkeit, Audiosignale in den Projektor zu leiten, um den eingebauten Lautsprecher zu nutzen. Zusätzlich besteht bei Audioausgängen die Möglichkeit, das Signal durch den Projektor zu schleifen. In den meisten Fällen sind die Audioanschlüsse analog.

Datenanschlüsse

Als Datenanschluss wird die klassische USB-Schnittstelle Typ A bezeichnet, da der Projektor über diese Schnittstelle in der Lage ist, Medien direkt von Datenträgern abzuspielen. Es ist jedoch zu beachten, dass die abspielbaren Formate je nach Projektor stark variieren.

Drahtlose Übertragung

Neben der kabelgebundenen Übertragung von Bildsignalen wird für Projektionen zunehmend auf eine drahtlose Datenübertragung zurückgegriffen. In den meisten Fällen handelt es sich dabei um eine WLAN-Verbindung (WiFi). Dazu wird ein Empfänger im oder am Beamer angebracht, der dann von einem WLAN-Sender, der sich z.B. im Notebook oder PC befindet, angesprochen wird. Zu beachten ist jedoch, dass die WLAN-Verbindung bei Projektoren im Normalfall (Business-Projektoren) nicht die Übertragungsgeschwindigkeit erreicht, die man von einem üblichen Internetanschluss kennt.

Icon Airplay

Apple AirPlay

Die Unterstützung von Apple AirPlay für die drahtlose Übertragung von Inhalten hat sich zu einer beliebten Lösung für den Anschluss von Apple-Geräten an einen Projektor etabliert. Die AirPlay-Funktion ist in den Apple-Betriebssystemen iOS und MacOS fest implementiert. Es wird also keine separate Anwendung benötigt. Diese Verbindung macht eine Kabelverbindung zwischen dem Gerät und dem Projektor überflüssig. Dies ist mit Geräten ab iOS 8, iPads der vierten Generation und iPhones der fünften Generation sowie einem Apple TV der dritten Generation oder neuer möglich. Einige Projektoren sind bereits von Haus aus AirPlay-fähig. Alternativ können Sie auch ein Apple TV verwenden und über die HDMI-Schnittstelle an Ihren Beamer anschließen. AirPlay steht nicht für Windows oder Android Geräte zur Verfügung.
wireless-nobubble

WLAN

Über WLAN lassen sich bei den hierfür vorgesehenen Geräten Bilder, Texte sowie Präsentationen übertragen. Aufgrund der bisher eingeschränkten WLAN-Stärke bei Projektoren ist die Übertragung von bewegten Bildern nur bedingt bzw. nicht möglich. Ausnahmen findet man hier nur bei Heimkinogeräten mit entsprechender Ausstattung. Bei einigen Projektoren ist es auch möglich, per WLAN über Apps von Apple Geräten (iPad / iPhone) Daten wiederzugeben.
Icon Verbindung zwischen Geräten

Miracast

Neben dem herkömmlichen WLAN gewinnt Miracast, auch Screenshare oder Screen Mirroring genannt, immer mehr an Bedeutung. Diese Technologie bietet die Möglichkeit, eine Punkt-zu-Punktverbindung von einem Miracast-fähigen Smartphone oder Tablet herzustellen. Der Miracast Standard ist in Systemen wie Android (ab Version 4.2) oder Windows (ab Version 8.1) zu finden. Die Übertragung ist im Gegensatz zu WLAN in der Lage, ein bewegtes 1080p Bildsignal in guter Qualität zu übertragen. Damit eignet sich Miracast für die Übertragung von Filmen von einem Tablet oder Smartphone. Miracast selbst finden wir in Projektoren oder in externen Empfängern integriert (z. B. HDMI Dongeln).
Dongle

Wireless HDMI Verbindungen

Neben den oben genannten Möglichkeiten sind auch immer mehr Wireless HDMI Adapter auf dem Markt. Diese ersetzen das HDMI Kabel durch eine Funkverbindung. Lösungen wie das Barco ClickShare oder das BenQ InstaShow bieten viele weitere Vorteile wie z.B. eine intelligente Steuerung per App. Außerdem lassen sich an diese Geräte teilweise auch Videokonferenzsysteme anschließen, so dass Sie diese Systeme kabellos mit jedem Laptop verbinden und immer die volle Ausstattung des Besprechungsraumes nutzen können.

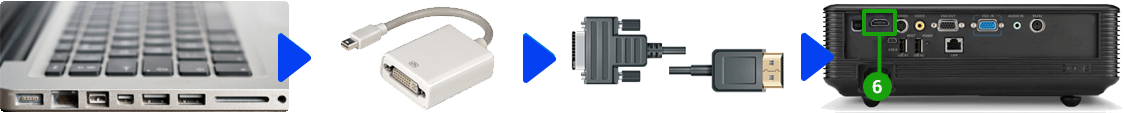

Beamer und Mac über Mini Displayport verbinden

Eine Besonderheit, die Nutzer älterer Apple-Geräte meist schon aus dem Monitorbereich kennen, ist der Anschluss des Beamers an den Mac. Hier wird oft ein Adapter benötigt.

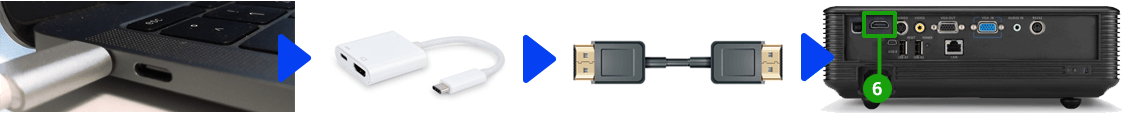

Beamer und MAC verbinden (USB-C)

Die neueren Modelle des MacBook, MacBook Air und MacBook Pro verfügen fast ausschließlich über USB-C-Anschlüsse. Die MacBook Pro Modelle ab 2021 sind wieder mit mehreren Anschlüssen ausgestattet, darunter auch HDMI. Um ein MacBook mit USB-C an einen Beamer anzuschließen, benötigen Sie einen Adapter oder ein entsprechendes Kabel. Gleiches gilt für Windows Notebooks mit USB-C-Anschluss.

Wie verbinde ich den Beamer mit meinem Laptop?

Einen Beamer an einen Laptop anzuschließen, funktioniert in der Regel recht einfach: Häufig verfügen beide Geräte über einen HDMI-Anschluss, sodass Sie diese mittels eines HDMI-Kabels verbinden können. Besitzt Ihr Ausgabegerät diesen Anschluss nicht, benötigen Sie einen Adapter.

Anschluss externer Lautsprecher

Für den Anschluss eines externen Lautsprechers sollten Sie die Anschlussmöglichkeiten Ihres Beamers und Ihrer Zuspielgeräte prüfen. Da die meisten Laptops heutzutage über einen HDMI-Anschluss verfügen, benötigen Sie kein zusätzliches Kabel, um den Ton vom Laptop zum Beamer zu übertragen und über die Lautsprecher des Beamers wiederzugeben. Wenn Sie externe Lautsprecher anschließen möchten, ist es am besten, das Audiosignal direkt an der Quelle (Laptop, BluRay-Player etc.) abzugreifen und zu den Lautsprechern zu führen. Gerade hochwertige BluRay-Player haben oft auch einen leistungsfähigen Audioanschluss. Alternativ können auch externe Lautsprecher direkt an den Beamer angeschlossen werden. Hierfür steht in der Regel jedoch nur eine 3,5 mm Klinkenbuchse zur Verfügung.

Für eine besonders hochwertige Heimkinoausstattung werden ein Heimkinosystem in Kombination mit einem AV-Receiver empfohlen. Für weitere Fragen zur richtigen Ausstattung stehen Ihnen unsere Experten gerne zur Verfügung.

Welche Auflösung wird von welchem Anschluss unterstützt?

Mithilfe dieser Tabelle können Sie einfach bestimmen, welche Anschlüsse an Ihrem Projektor vorhanden sein sollten, um die Auflösung optimal nutzen zu können.

Anschluss
maximale Auflösung
Cinch-Video576i (PAL) / 480i (NTSC)
S-Video576i (PAL) / 480i (NTSC)
VGA1920 × 1080 (Full HD)
YUV1920 x 1080 (Full HD)
DVI-D2560×1600 (WQXGA) (DVI-D Dual Link)
HDMI7680×4320 (8K)
DisplayPort7680x4320 (8K)
USB-C7680x4320 (8K)

Bitte beachten Sie, dass diese Tabelle die maximale Auflösung angibt, die mit der jeweils aktuellsten Version und unter idealen Bedingungen erreicht werden kann. In der Praxis kann die tatsächliche Auflösung aufgrund einer Reihe von Faktoren, einschließlich der Qualität des Kabels und der unterstützten Auflösungen der angeschlossenen Geräte, geringer sein.
